結構圖

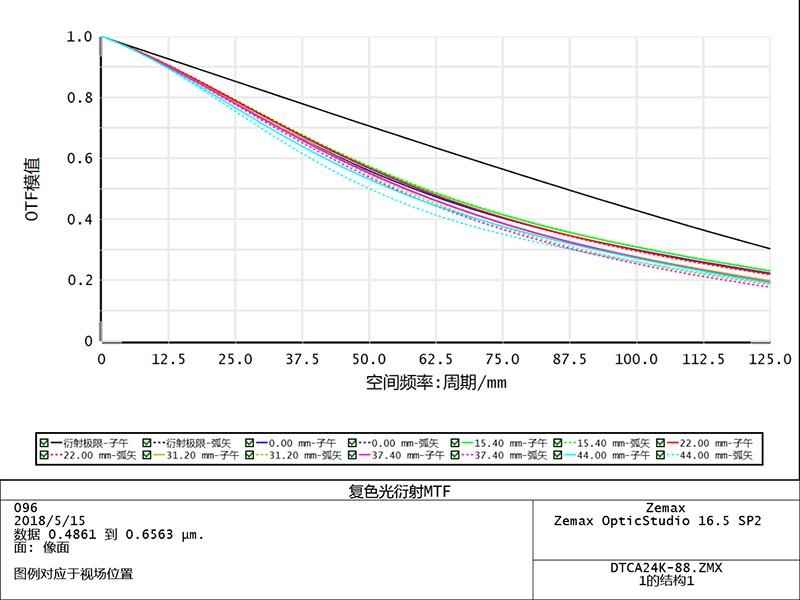

MTF曲線

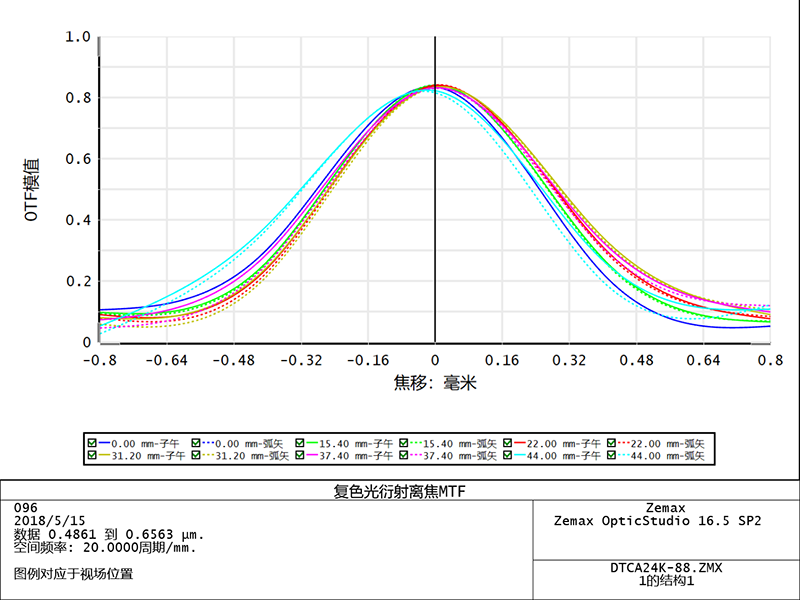

DOF曲線
DTCA24K-88-M95-ALV2
最高支持88mm/24K靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
88
物方視場FOV(Φmm)
88
放大倍率β(x)
1
物方工作距WD(mm)
162
像方F/#
8
物方景深DOF(mm)
±0.3@F8.0
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
627±3
鏡頭總長(cháng)(mm)
453.2
鏡頭接口
M95
像方MTF30(lp/mm)
>90
視野範圍（mmxmm）
DALSA 86M(64.32x48.38)
64.3x48.4
Linescan-24k 3.5um(8問文6.0mm)
86.0
Linescan-16k 5um(81.9mm)
81.9

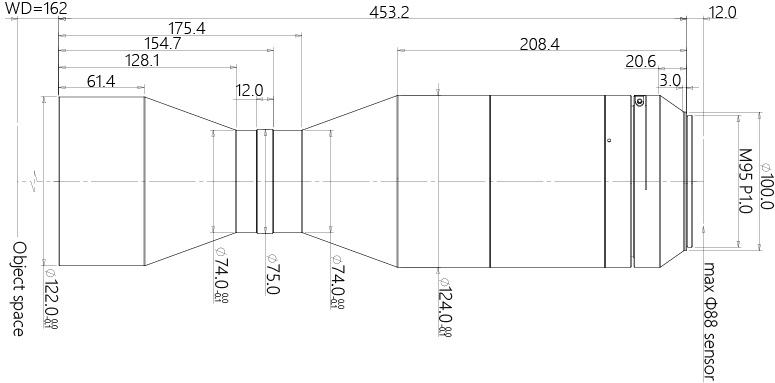

産品圖紙
drawing
相關應用
application
