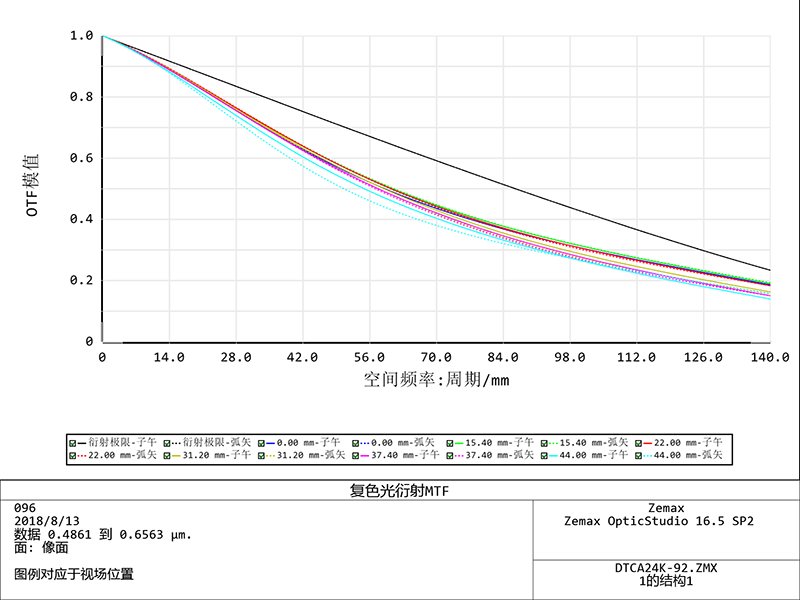

MTF曲線

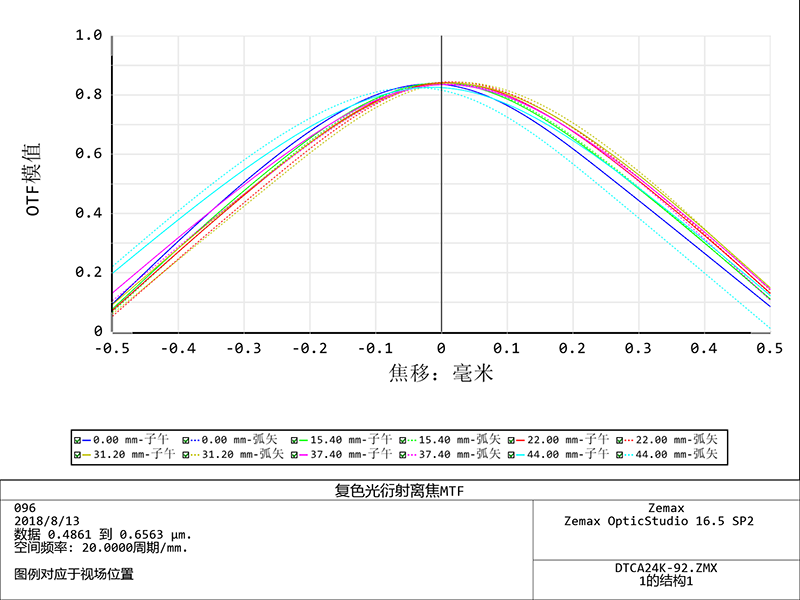

DOF曲線
DTCA24K-92-M95-AL
最高支持88mm/24K靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
88
物方視場FOV(Φmm)
91.6
放大倍率β(x)
0.96
物方工作距WD(mm)
150±3
像方F/#
8
物方景深DOF(mm)
±0.3@F8.0
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
621±3
鏡頭總長(cháng)(mm)
458.5
鏡頭接口
M95
像方MTF30(lp/mm)
>90
視野範圍（mmxmm）
DALSA 86M(64.32x48.38)
67.0x50.4
Linescan-24k 3.5um(86.0mm)
89.6
Linescan-16k 5um(81.9mm)
85.3
