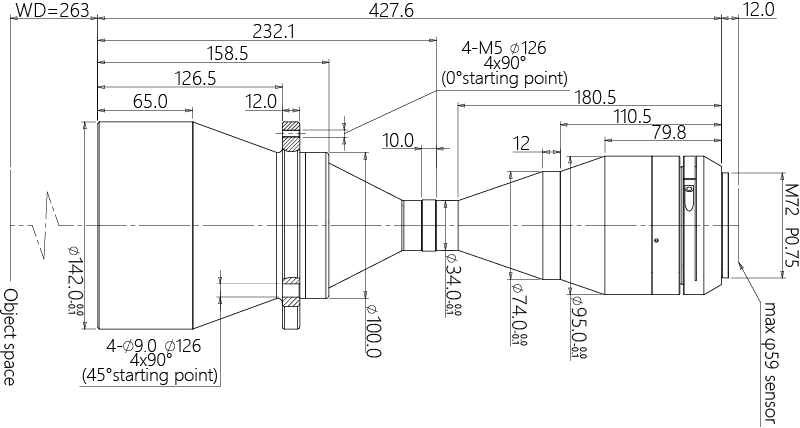

結構圖

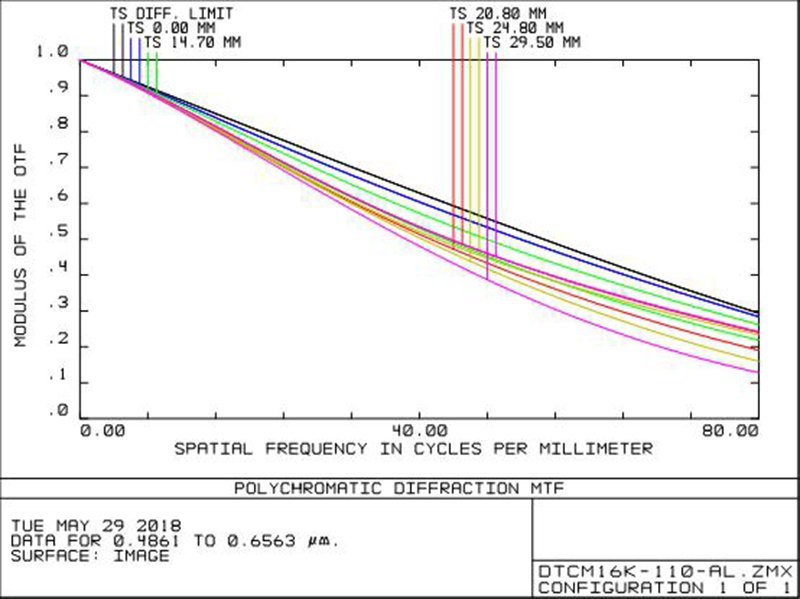

MTF曲線
DTCM16K-110-AL
最高支持16K/59mm靶面(miàn)相時地機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
59
物方視場FOV(Φmm)
110
放大倍率β(x)
0.536
物方工作距WD(mm)
263±4
像方F/#
12.6
物方景深DOF(mm)
±2.8@F20
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
703±4
鏡頭總長(cháng)(mm)
427.6
鏡頭接口
M72
淨重(KG)
4.1
像方MTF30(lp/mm)
>60
視野範圍（mmxmm）
KAI-47051 (48.7微鐵x29.0)
90.9x54.1
Linescan-16K (57.4mm草還)
107.1
Linescan-8K (57.4mm)
107.1
産品圖紙
drawing
