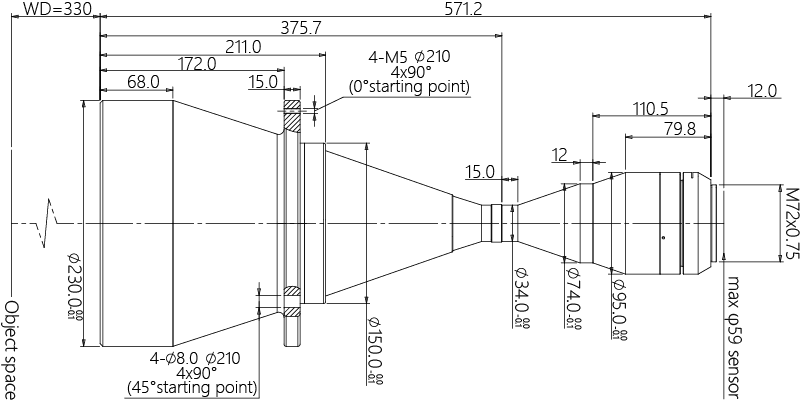

結構圖

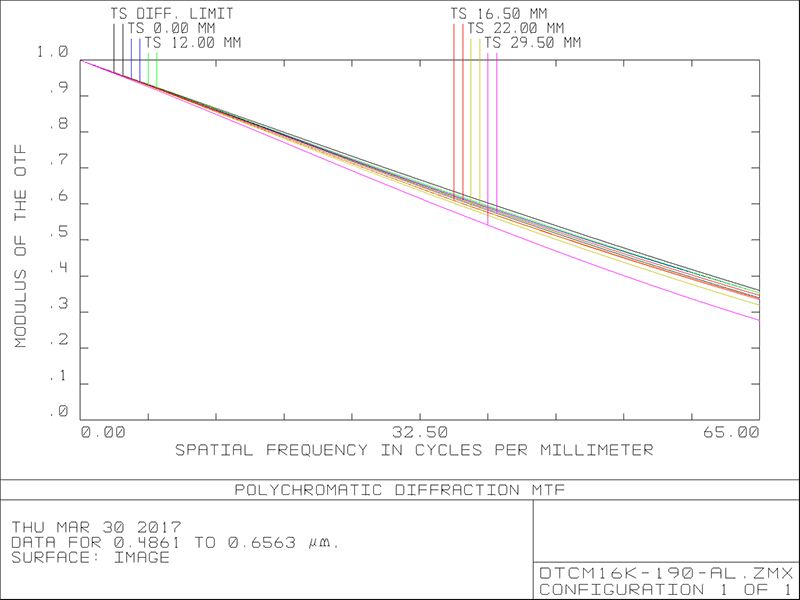

MTF曲線
DTCM16K-190H-AL
最高支持16K/59mm靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
59
物方視場FOV(Φmm)
190
放大倍率β(x)
0.311
物方工作距WD(mm)
330±5
像方F/#
13.9
物方景深DOF(mm)
±8.2@F20
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
913±5
鏡頭總長(cháng)(mm)
571.2
鏡頭接口
M72
淨重(KG)
11.1
像方MTF30(lp/mm)
>65
視野範圍（mmxmm）
KAI-47051 (48.7x29.0)
156.6x93.2
Linescan-16K (57.4mm)
184.6
Linescan-8K (57.4mm)
184.6
産品圖紙
drawing
相關應用
application
