結構圖

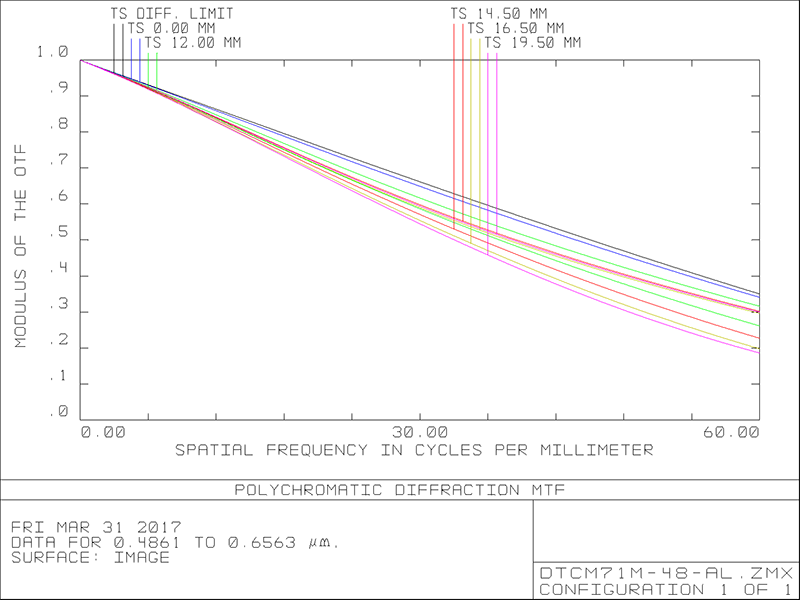

MTF曲線
DTCM71M-48-M58-AL
最高支持71Mp靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
39
物方視場FOV(Φmm)
48
放大倍率β(x)
0.813
物方工作距WD(mm)
128±3
像方F/#
15.3
物方景深DOF(mm)
±1.2@F20
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
380±3
鏡頭總長(cháng)(mm)
240.2
鏡頭接口
M58
淨重(KG)
1.1
像方MTF30(lp/mm)
>50
視野範圍（mmxmm）
CHR 70M (31.0x21.7)
38.1x26.7

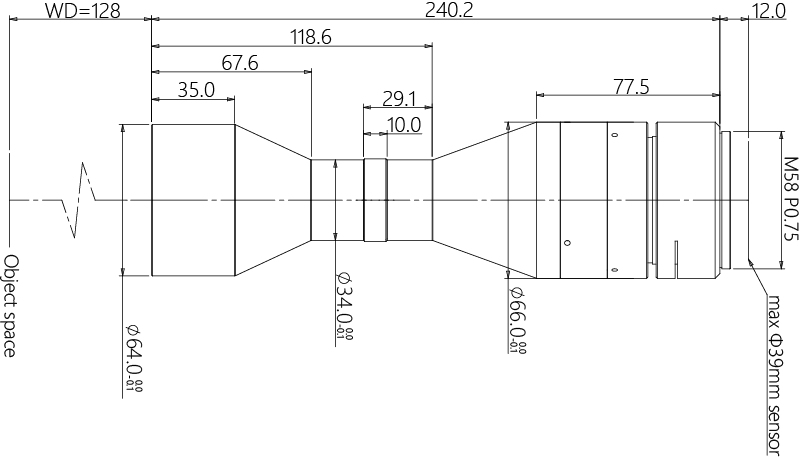

産品圖紙
drawing
相關應用
application
