結構圖

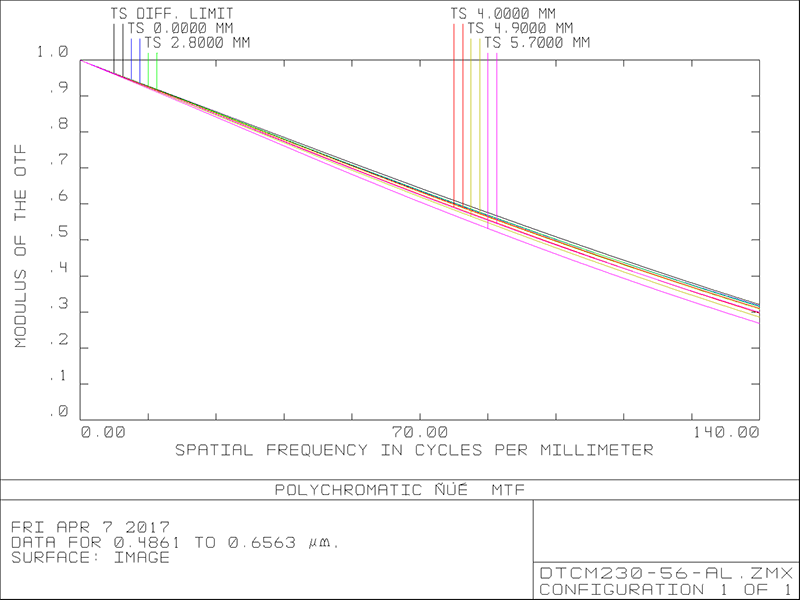

MTF曲線
DTCM230-56-AL
最高支持2/3‘’靶面(mià身離n)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
11.4(2/3")
物方視場FOV(Φmm)
56
放大倍率β(x)
0.204
物方工作距WD(mm)
138±3
像方F/#
4.9
物方景深DOF(mm)
±10.5@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
315±3
鏡頭總長(cháng)(mm)
159.5
鏡頭接口
C
淨重(KG)
0.7
像方MTF30(lp/mm)
>180
視野範圍 (mmxmm)
1/1.8" EV76C570 (7.2x5.4)
35.3x26.5
1/1.7" IMX226 (7事去.5x5.6)
36.8x27.5
2/3" IMX250/264 (8.45美歌x7.1)
41.4x34.8

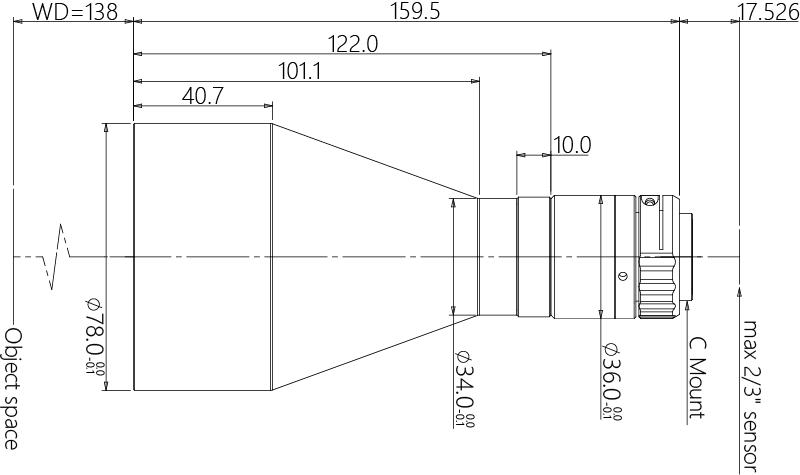

産品圖紙
drawing
相關應用
application
