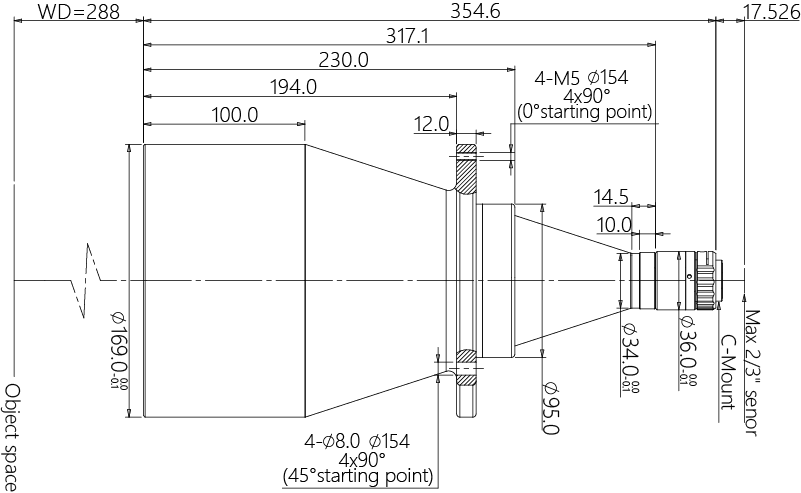

結構圖

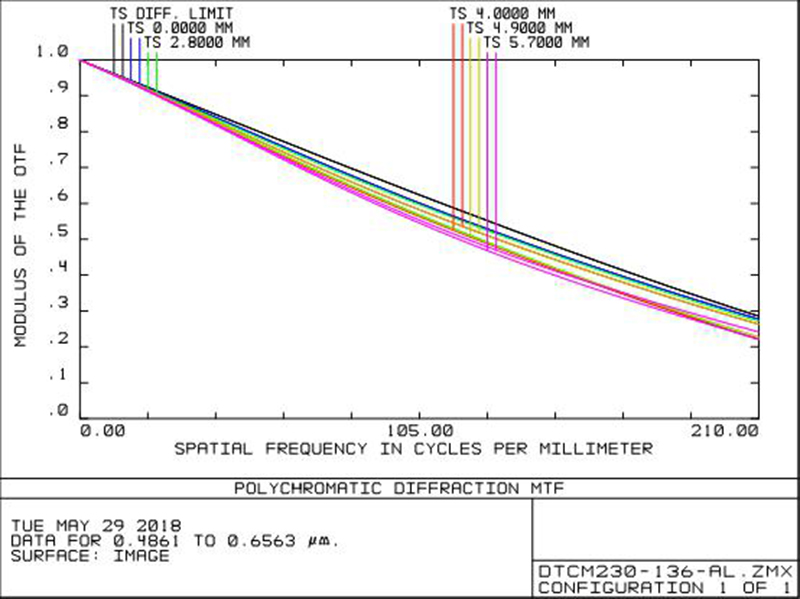

MTF曲線
DTCM230-136-AL
最高支持2/3‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
11.4(2/3")
物方視場FOV(Φmm)
136
放大倍率β(x)
0.084
物方工作距WD(mm)
288±5
像方F/#
4.9
物方景深DOF(mm)
±62.4@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
659±5
鏡頭總長(cháng)(mm)
354.6
鏡頭接口
C
淨重(KG)
4.3
像方MTF30(lp/mm)
>185
視野範圍 (mmxmm)
1/1.8" EV76C570 (7.2x5.樹錯4)
85.7x64.3
1/1.7" IMX226 (7.5x5.從醫6)
89.3x66.7
2/3" IMX250/264 (8.45x7.1)
100.6x84.5
産品圖紙
drawing
