DTCM118-136-AL
最高支持1/1.8‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
9.0(1/1.8")
物方視場FOV(Φmm)
136
放大倍率β(x)
0.066
物方工作距WD(mm)
288±5
像方F/#
4.6
物方景深DOF(mm)
±101@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
651±5
鏡頭總長(cháng)(mm)
345
鏡頭接口
C
淨重(KG)
4.2
像方MTF30(lp/mm)
>200
視野範圍 (mmxmm)
1/1.8" IMX178 (7.43x4.9)
112.6x74.2
1/1.8" IMX25低下2/265 (7.1x5.3)
107.6x80.3
産品圖紙
drawing

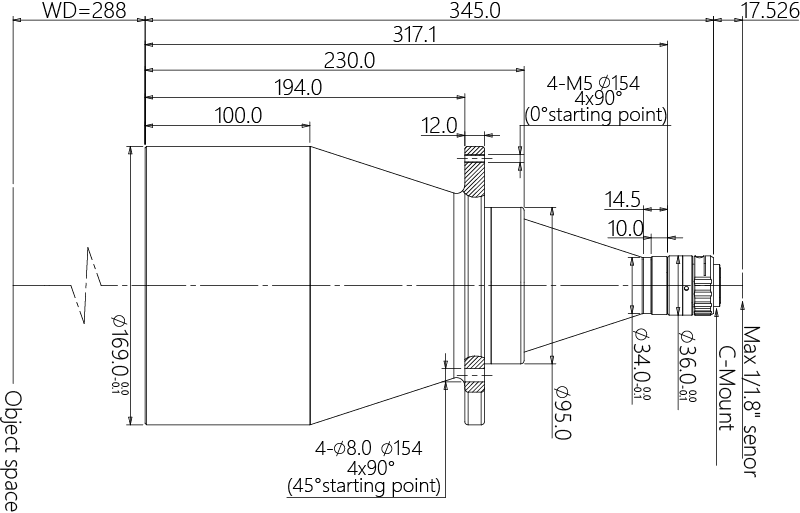

結構圖

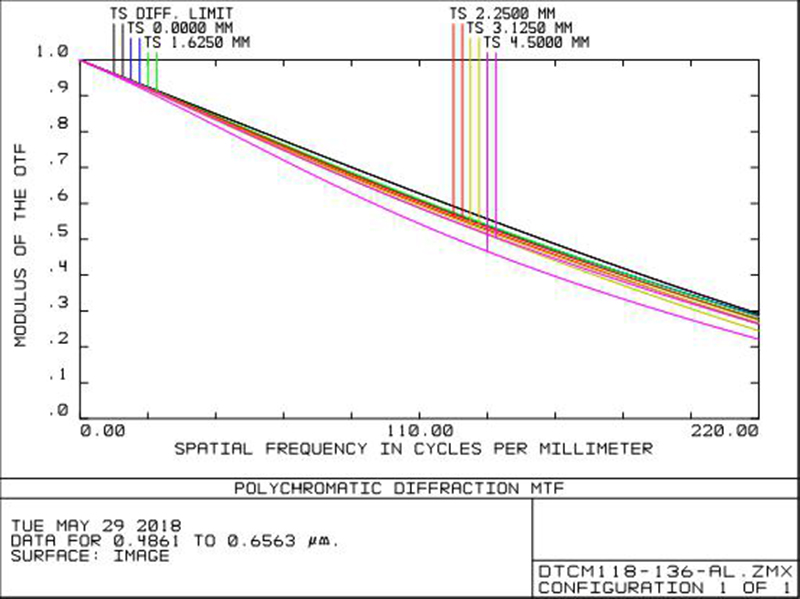

MTF曲線



相關應用
application
