DTCM71M-240H-M58-AL
最高支持71Mp靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
39
物方視場FOV(Φmm)
240
放大倍率β(x)
0.163
物方工作距WD(mm)
410±6
像方F/#
7.5
物方景深DOF(mm)
±24.3@F16
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
1080±6
鏡頭總長(cháng)(mm)
657.7
鏡頭接口
M58
淨重(KG)
19.7
像方MTF30(lp/mm)
>130
視野範圍(mmxmm)
CHR 70M (31.0x21.7)
190.2x133.1
産品圖紙
drawing

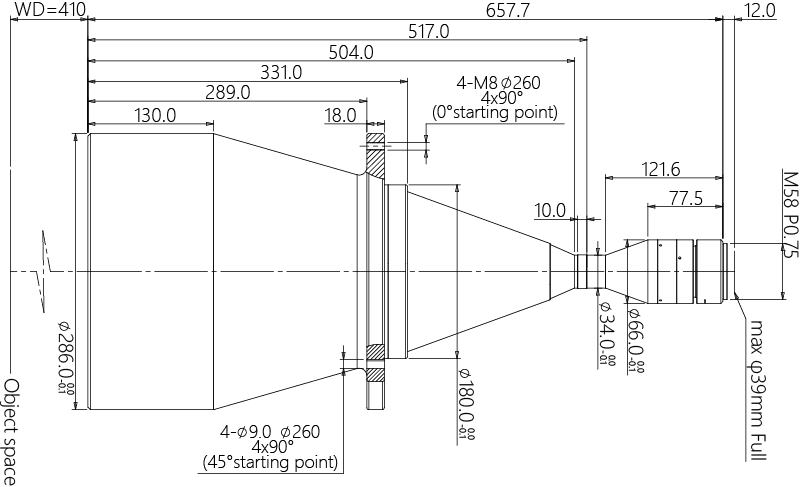

結構圖

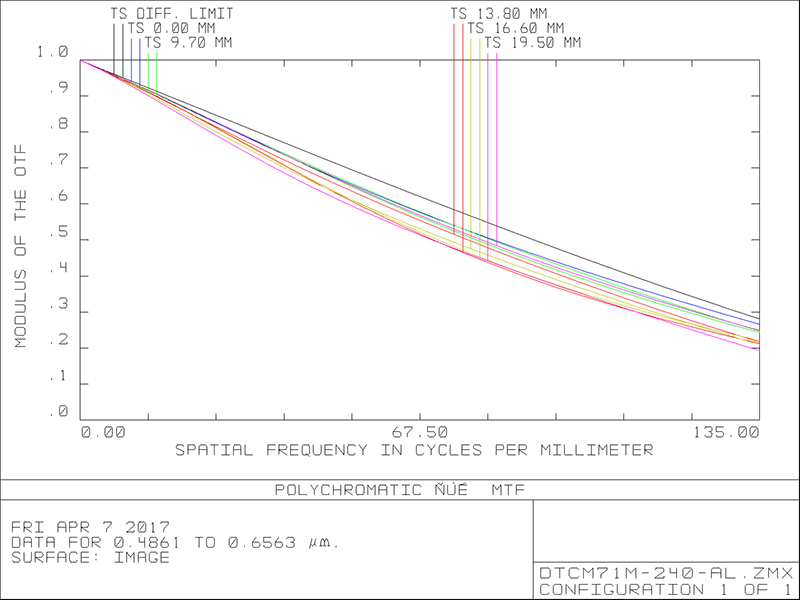

MTF曲線
