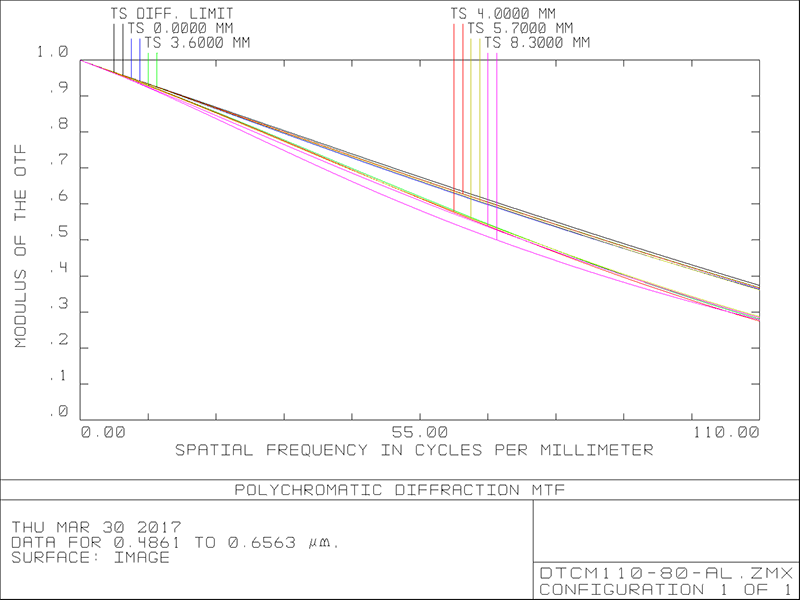

MTF曲線
DTCM110-80H-AL
最高支持1‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
16.6(1")
物方視場FOV(Φmm)
80
放大倍率β(x)
0.208
物方工作距WD(mm)
228±4
像方F/#
6.5
物方景深DOF(mm)
±14.8@F16
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
446±4
鏡頭總長(cháng)(mm)
200.5
鏡頭接口
C
淨重(KG)
2.0
像方MTF30(lp/mm)
>135
視野範圍 (mmxmm)
1" PYTHON5000 (12.43x9.83)
59.8x47.3
1" IMX255 (14.19x7.51)
68.2x36.1
1" IMX183 (13.13x8.76)
63.1x42.1

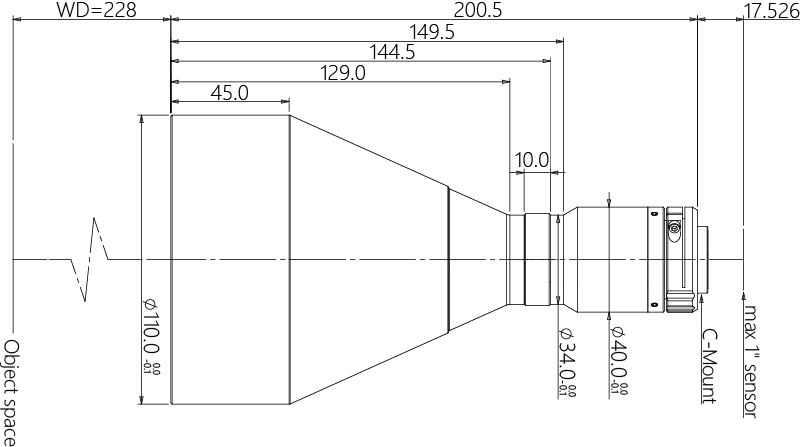

産品圖紙
drawing
