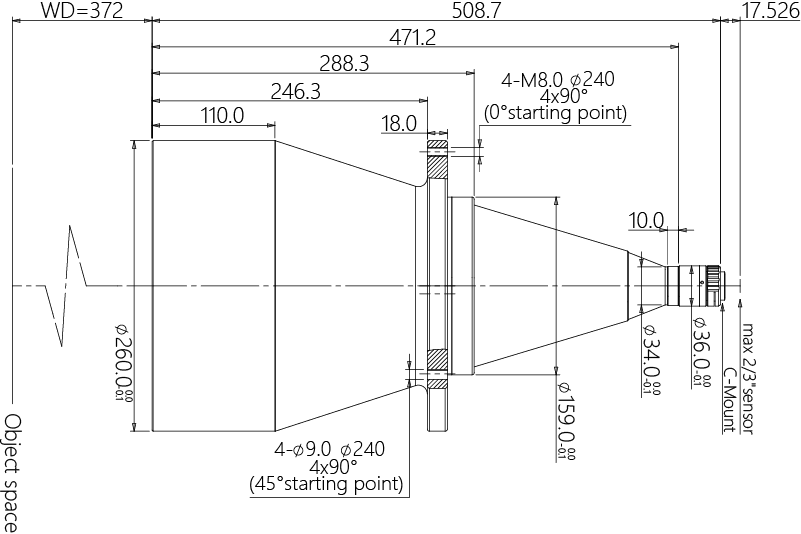

結構圖

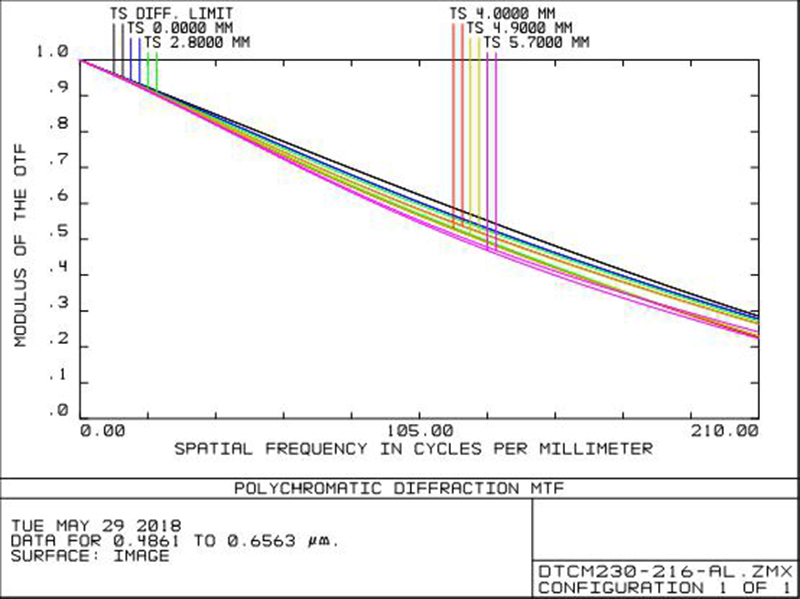

MTF曲線
DTCM230-216-AL
最高支持2/3‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
11.4(2/3")
物方視場FOV(Φmm)
216
放大倍率β(x)
0.053
物方工作距WD(mm)
372±5
像方F/#
4.9
物方景深DOF(mm)
±157@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
898±5
鏡頭總長(cháng)(mm)
508.7
鏡頭接口
C
淨重(KG)
13.8
像方MTF30(lp/mm)
>180
視野範圍 (mmxmm)
1/1.8" EV76西火C570 (7.2x5.4)
135.8x101.9
1/1.7" IMX226 (7.5x5.6)
141.5x105.7
2/3" IMX250/264 (報刀8.45x7.1)
159.4x134.0
産品圖紙
drawing
相關應用
application
