結構圖

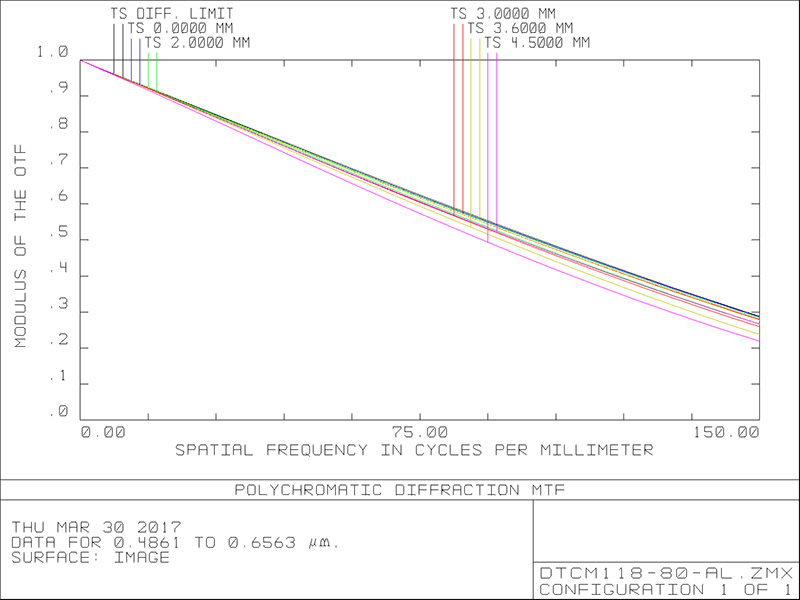

MTF曲線
DTCM118-80H-AL
最高支持1/1.8‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
9.0(1/1.8")開草
物方視場FOV(Φmm)
80
放大倍率β(x)
0.113
物方工作距WD(mm)
228±4
像方F/#
4.6
物方景深DOF(mm)
±34.8@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
418±4
鏡頭總長(cháng)(mm)
172.4
鏡頭接口
C
淨重(KG)
1.9
像方MTF30(lp/mm)
>195
視野範圍 (mmxmm)
1/1.8" IMX178 (7.43x4.9)
65.8x43.4
1/1.8" IMX252資白/265 (7.1x5.3)
62.8x46.9

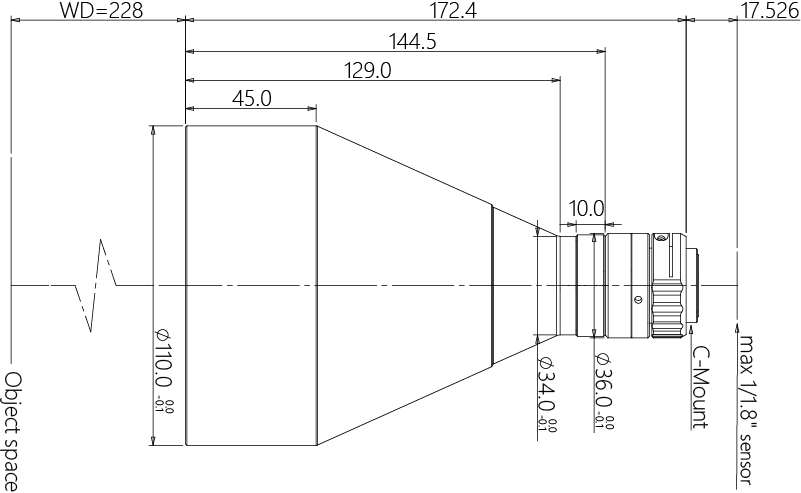

産品圖紙
drawing
