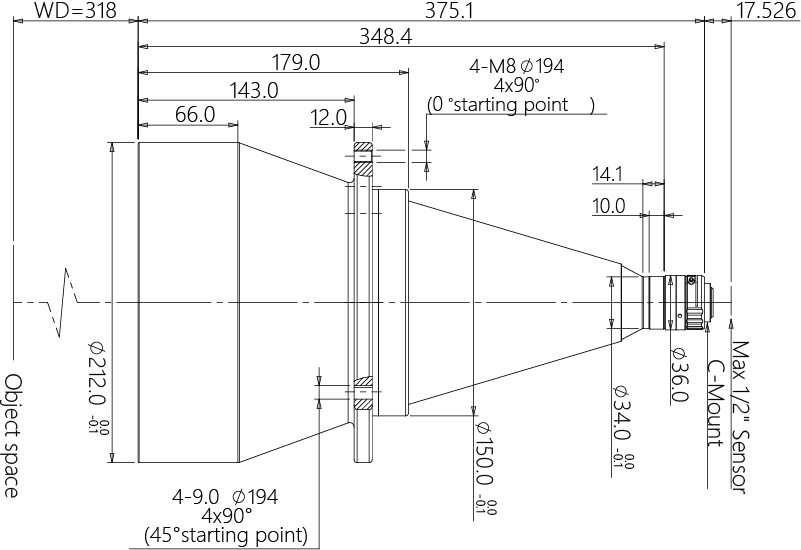

結構圖

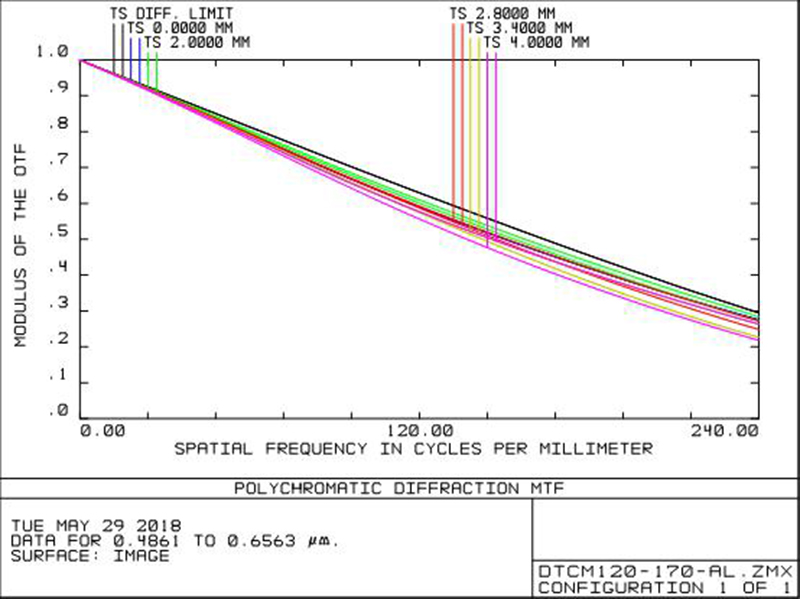

MTF曲線
DTCM120-170-AL
最高支持1/2‘’靶面(miàn)相機
申請報價
産品參數
産品圖紙
相關應用
産品參數
data
基本參數
支持CCD尺寸(Φmm)
8.0(1/2")
物方視場FOV(Φmm)
170
放大倍率β(x)
0.047
物方工作距WD(mm)
318±5
像方F/#
4.2
物方景深DOF(mm)
±199@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
711±5
鏡頭總長(cháng)(mm)
375.1
鏡頭接口
C
淨重(KG)
6.4
像方MTF30(lp/mm)
>210
視野範圍 (mmxmm)
1/2.5" 9P001/31 (5.7x4.28)
121.3x91.1
1/2.3" 9J003 (6.影錯44x4.62)
137.0x98.3
産品圖紙
drawing
相關應用
application
